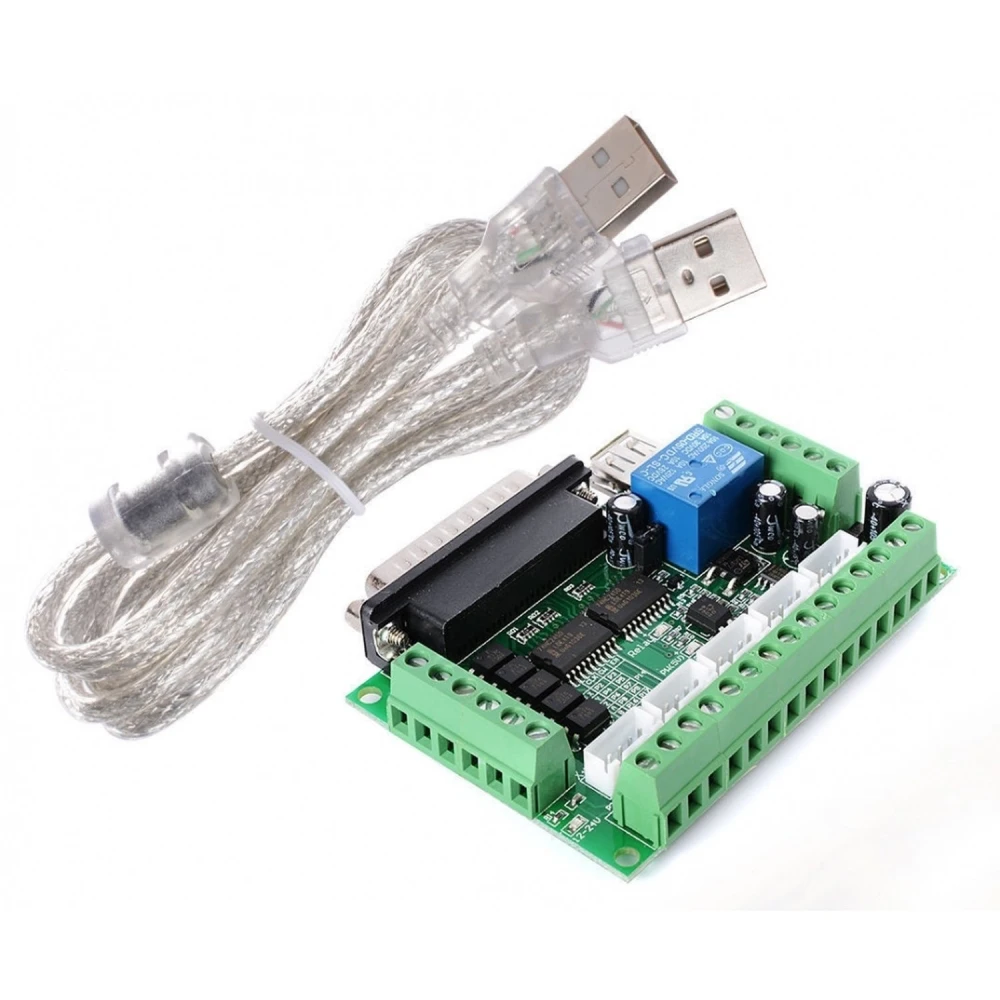

CNC 5-aksers Mach3 USB controllerkort til stepmotor
Mærke: satkit
74,60kr
Moms inkluderet (Ekskl. moms: 59,68 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 71,62 kr | -4% |
| 10+ | 65,89 kr | -12% |
| 20+ | 61,17 kr | -18% |
Kun 5 tilbage på lager - bestil snart!
Standardlevering
Ons, Maj 20 - Fre, Maj 22
Ekspreslevering
Man, Maj 18 - Tir, Maj 19
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Den CNC 5-aksers Mach3 USB controllerkort er en adapter, der er designet til at styre stepmotorer i CNC-systemer via Mach3-software og andre numeriske styringsprogrammer, der bruger parallelport. Dette kort er ideelt til brugere, der søger en pålidelig og beskyttet løsning til at styre op til 5 akser med præcision og sikkerhed.
- Kompatibilitet: Fungerer med Mach3 og anden numerisk styringssoftware via parallelport, hvilket gør integrationen i eksisterende CNC-systemer nemmere.
- Avanceret beskyttelse: Har et uafhængigt beskyttelsessystem til USB-strømforsyning og strømforsyning til periferiudstyr, som sikrer udstyrets integritet og forhindrer skader ved omvendt polaritet.
- Spænding til periferiudstyr: Understøtter spændinger mellem 12 og 24V med beskyttelse mod omvendt tilslutning, hvilket sikrer sikker og stabil drift.
- Beskyttelse af parallelport: Har omfattende beskyttelse mellem indgangssignalerne og styrekredsløbet for at beskytte controllerens parallelport.
- Styring af udgange: Alle udgange styres af en kontakt på P17-udgangen, hvilket giver effektiv håndtering af signalerne.
- Isoleret analog udgang: Inkluderer en isoleret analog spændingsudgang på 0-10V via optokobler, som kan styres med en analog interfacekonverter til regulering af spindelhastigheden (P1-udgang).
- 5-aksers styring: Åbner 17 tilgængelige porte med optokobler til styring af stepmotorer til 5 akser, ideelt til komplekse CNC-opsætninger.
- PWM-udgang: P1-udgangen kan bruges som PWM til styring af spindelregulatoren via optokobler.
- Indgangsniveauer: Kompatibel med 5V common cathode- eller common anode-indgangsniveauer for nem integration med forskellige systemer.
Typisk anvendelse: Dette kort er perfekt til værksteder og brugere, der har brug for at styre 5-aksers CNC-maskiner med stepmotorer og sikre præcis og sikker styring af bevægelse og hastighed.
Kompatibilitet og tilbehør: Leveres med et USB-kabel, der gør det nemt at tilslutte direkte til computeren og sikre stabil kommunikation med Mach3-softwaren.
Pakkens indhold:
- 1 x CNC 5-aksers controllerkort til stepmotorer kompatibelt med Mach3
- 1 x USB-kabel
Med dette controllerkort får du en robust og beskyttet enhed, der gør det nemmere at implementere og styre avancerede CNC-systemer med Mach3 og andre kompatible programmer.
- Kompatibelt med Mach3-software og numerisk styring via parallelport
- Uafhængig beskyttelse til USB-strøm og periferiudstyr
- Spænding til periferiudstyr 12-24V med beskyttelse mod omvendt tilslutning
- Omfattende beskyttelse af parallelporten
- Udgange styres af kontakt på P17-udgangen
- Isoleret analog 0-10V-udgang til styring af spindelhastighed
- 5-aksers styring med 17 tilgængelige porte via optokobler
- PWM-udgang på P1-porten til styring af spindelregulatoren
- Kompatibel med 5V common cathode- eller common anode-indgangsniveauer
- Inkluderer USB-kabel til direkte tilslutning
Kundespørgsmål & svar
Hvad er de overordnede mål, vægten og de vigtigste materialer i det medfølgende printkort?
Printkortet har omtrentlige mål på 100 mm x 70 mm x 15 mm og en vægt på 120 g (uden emballage). Det er fremstillet i PCB af glasfiber (FR4) med elektroniske overflademonterede komponenter og terminalblok-stik for nem kabelføring.
Hvilke operativsystemer og versioner af Mach3 er kompatible? Medfølger der USB-drivere?
Kortet er designet til at fungere med Mach3 og anden CNC-software via parallelport på Windows-systemer (XP, 7, 8, 10 i 32-bit). Det medfølgende USB-kabel er kun til strømforsyning, ikke til dataoverførsel, så der kræves og medfølger ingen specifikke USB-drivere.
Er det muligt at styre hastigheden på en spindel via den analoge 0-10V-udgang, og hvor præcis er signalet?
Ja, den analoge 0-10V-udgang gør det muligt at styre hastigheden på kompatible spindler via en tilsvarende konverter. Signalet er isoleret med optokobler, og præcisionen afhænger af kredsløbets design, med en typisk tolerance på ±0,2 V, hvilket er passende til de fleste konventionelle VFD-frekvensomformere.
Hvilke elektriske beskyttelser er inkluderet, og hvad sker der ved forkert tilslutning af 12-24V-forsyningen?
Kortet har beskyttelse mod omvendt polaritet på 12-24V-forsyningsindgangen samt optokoblere til at isolere styresignaler. Hvis polariteten tilsluttes forkert, forhindrer systemet permanente skader, men det anbefales stadig at kontrollere forbindelserne, før der tændes.
Er dette kort kompatibelt med Mach3-software?
Ja, dette controllerkort er kompatibelt med Mach3 og andre numeriske styringsprogrammer, der bruger parallelport.
Hvilken spænding understøtter de tilsluttede perifere enheder?
De perifere enheder kan fungere med spændinger mellem 12 og 24V, med beskyttelse mod omvendt polaritet.
Medfølger der et kabel til USB-tilslutning?
Ja, pakken indeholder et USB-kabel til at forbinde kortet til computeren.
Hvor mange akser kan dette kort styre?
Det kan styre op til 5 akser via sine 17 tilgængelige porte med optokobler.
Hvilken type beskyttelse har kortet?
Det har uafhængig beskyttelse til USB-strøm og periferiudstyr samt omfattende beskyttelse af parallelporten for at undgå skader.
