L9110s motorstyring til Arduino: Dual DC- og stepmotorstyring
Mærke: satkit
18,65kr
Moms inkluderet (Ekskl. moms: 14,92 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 17,90 kr | -4% |
| 10+ | 16,97 kr | -9% |
| 20+ | 13,99 kr | -25% |
På lager - Afsendes straks
Standardlevering
Ons, Jun 17 - Fre, Jun 19
Ekspreslevering
Man, Jun 15 - Tir, Jun 16
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
El L9110s Motor Driver Arduino er et styrekort designet til at håndtere to jævnstrømsmotorer samtidig eller en 2-faset stepmotor med 4 ledninger. Denne controller er kompatibel med Arduino og andre mikrokontrollerbaserede systemer, hvilket gør motorstyring nemmere i elektroniske og robotprojekter.

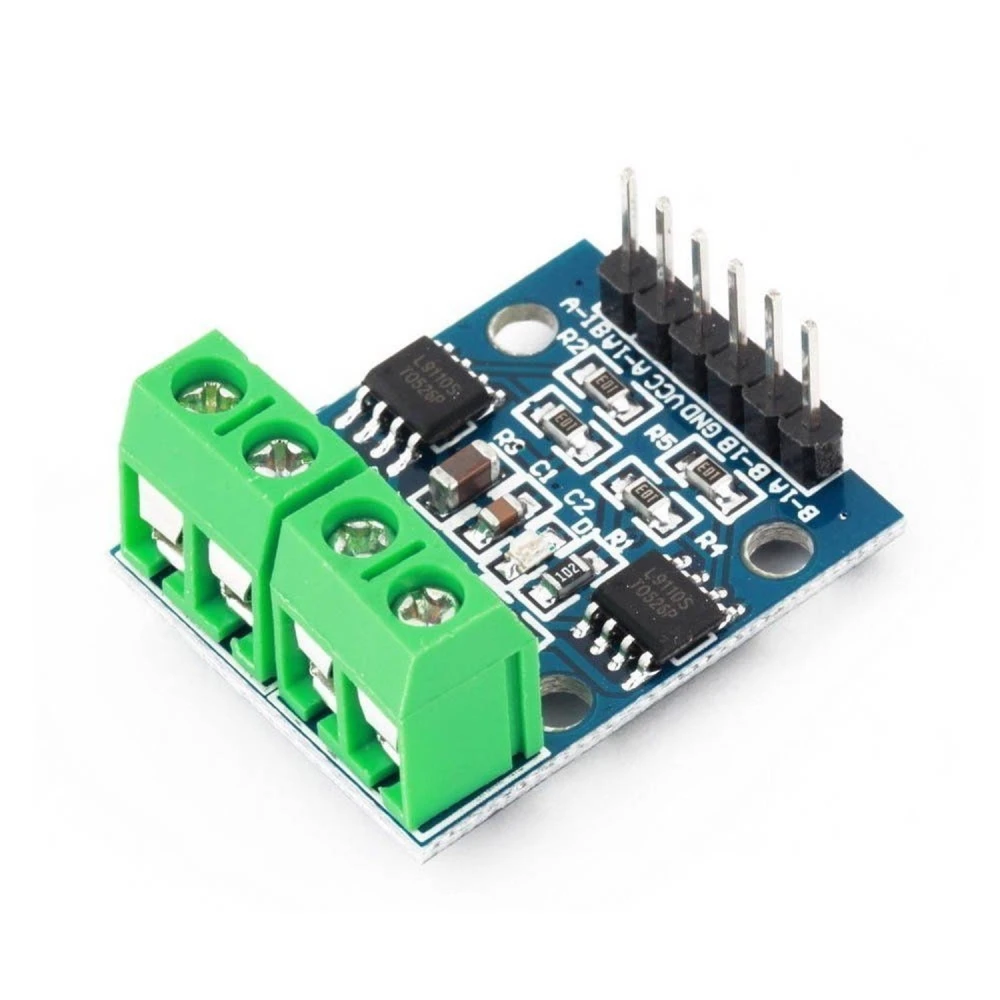

Dette modul har to integrerede L9110S-motorstyringschips på et kompakt PCB med en størrelse på 29.2 mm x 23 mm, hvilket gør det ideelt til anvendelser, hvor pladsen er begrænset.
Hovedfunktioner
- Indgangsspænding: DC 2.5-12V, velegnet til en bred vifte af strømforsyninger.
- Udgangskapacitet: hver kanal kan levere op til 800 mA kontinuerlig strøm, hvilket muliggør styring af små til mellemstore motorer.
- Lav statisk arbejdsstrøm, som optimerer energiforbruget.
- Lav saturationsspændingsfald for bedre ydeevne.
- Kompatibel med TTL/CMOS-udgangsniveauer, så den kan tilsluttes direkte til CPU eller mikrokontroller.
- Indeholder clamp-dioder til beskyttelse mod induktive belastninger.
- Integreret styreenhed i IC for højere pålidelighed og nem brug.
- Beskyttelsesfunktion mod høj spænding via pin.
- Arbejdstemperatur: 0-80 °C, egnet til almindelige laboratorie- og udviklingsmiljøer.
Typiske anvendelser
Denne controller er ideel til robotprojekter, automatisering og generel motorstyring. Den kan bruges til:
- Styring af to DC-motorer uafhængigt.
- Håndtering af bipolære stepmotorer med 2 faser og 4 ledninger.
- Arduino-projekter, der kræver hastigheds- og retningsstyring af motorer.
Kompatibilitet
L9110s er kompatibel med Arduino-boards og andre mikrokontrollere, der understøtter TTL/CMOS-niveauer. Designet gør den nem at integrere i elektroniske og robotprojekter, der kræver styring af duale motorer eller stepmotorer.
Pakkens indhold
- L9110S H-Bridge styrekort til stepmotorer og duale DC-motorer.
Grundlæggende kodeeksempel
Produktet indeholder et kodeeksempel til 8051-baserede mikrokontrollere, som viser, hvordan man styrer motorernes retning med funktioner til at køre frem og tilbage, hvilket gør det nemt at komme hurtigt i gang med projekter.
- Dual driver til to DC-motorer eller en 2-faset stepmotor med 4 ledninger
- Indgangsspænding: 2.5-12V DC
- Kontinuerlig udgangsstrøm på 800 mA pr. kanal
- Kompatibel med TTL/CMOS-niveauer til direkte tilslutning til CPU
- Inkluderer clamp-dioder til beskyttelse mod induktive belastninger
- Beskyttelse mod høj spænding med pin
- Arbejdstemperatur fra 0 til 80 °C
- Kompakt størrelse: 29.2 mm x 23 mm
- Ideel til projekter med Arduino og andre mikrokontrollere
Kundespørgsmål & svar
Hvad er printets præcise mål, og hvad er inkluderet i pakken ved køb af denne controller?
Printet måler 29,2 mm x 23 mm. Pakken indeholder kun controllerkortet; kabler, motorer og andet tilbehør medfølger ikke.
Hvilke overvejelser er der for varmeafledning og kontinuerlig brug tæt på maksimal strøm?
Ved drift tæt på 800 mA pr. kanal anbefales det at sikre passiv køling og undgå længerevarende brug ved fuld belastning, da printet ikke har køleprofil, og overophedning kan reducere komponentens levetid.
Hvordan sammenlignes L9110S med andre drivere som L298N med hensyn til størrelse, effektivitet og tolerance over for overstrøm?
L9110S er mere kompakt og har lavere spændingsfald (lav mætning), men kan håndtere mindre strøm og mangler robust beskyttelse mod overstrøm. L298N kan håndtere højere strømme (~2 A pr. kanal) og store induktive belastninger, men er større og mindre effektiv.
Hvilke typer motorer kan jeg styre med L9110s?
Du kan styre to jævnstrømsmotorer eller en 2-faset stepmotor med 4 ledninger med denne controller.
Hvad er indgangsspændingsområdet for denne controller?
Indgangsspændingsområdet er 2.5 til 12 volt i jævnstrøm (DC).
Er den kompatibel med Arduino?
Ja, controlleren er kompatibel med Arduino og andre mikrokontrollere, der understøtter TTL/CMOS-udgangsniveauer.
Hvad er den maksimale strøm, hver kanal kan håndtere?
Hver kanal kan levere en maksimal kontinuerlig strøm på 800 mA.
Inkluderer den beskyttelse mod skader på controlleren?
Ja, den inkluderer beskyttelse mod høj spænding via en pin og clamp-dioder til induktive belastninger.
