Proto Screw Shield med skrueterminaler til Arduino UNO og MEGA2560

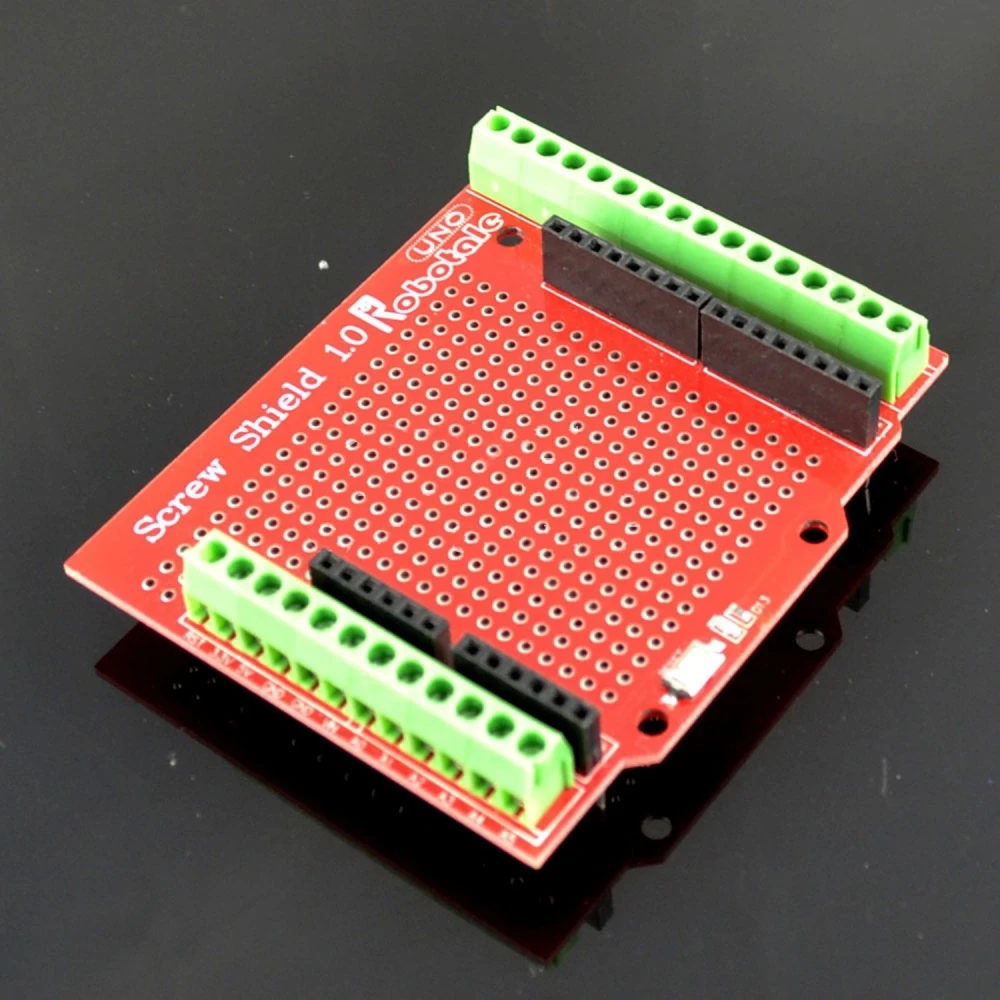

Name: Proto Screw Shield med skrueterminaler til Arduino UNO og MEGA2560
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 46.63 DKK
Availability: InStock

Mærke: satkit

Vær den første til at anmelde dette produkt

46,63kr

Moms inkluderet (Ekskl. moms: 37,30 kr)

Mængderabatter

Antal	Pris	Gem
2+	44,76 kr	-4%
10+	42,43 kr	-9%
20+	37,30 kr	-20%

På lager - Afsendes straks

Standardlevering Tir, Maj 19 - Tor, Maj 21

Ekspreslevering Fre, Maj 15 - Man, Maj 18

30 dages returret

Antal

Gratis returnering inden for 30 dage

Sikker transaktion

Gratis levering Fragt fra 37 kr

Nem returnering 30 dages returret

Sikker betaling 100% sikker checkout

Kvalitetsgaranti Kun originale produkter

El Proto Screw Shield er en udvidelsesplade, der er designet til at gøre de elektriske forbindelser i projekter med Arduino UNO og MEGA2560 nemmere og mere sikre. Takket være skrueterminalerne kan den fastgøre tykkere ledninger end de typiske, der bruges i prototyper, hvilket gør den ideel til industrielle anvendelser, automatisering og færdige produkter.

Vigtige egenskaber:

Sikker forbindelse med skruer: Ledningerne fastgøres solidt med skruer i soklerne, hvilket sikrer en stabil forbindelse, der er modstandsdygtig over for vibrationer.
Standard terminaler 3,81 mm: Kompatible med Arduino UNO- og MEGA2560-kort, hvilket sikrer maksimal kompatibilitet.
Stor I/O-tilslutningszone: Gør det nemt at tilslutte flere enheder og sensorer.
Dobbeltsidet prototyping-område: Gør det muligt at montere og lodde komponenter direkte på pladen for at udvikle tilpassede kredsløb.
Klar pin-silketryk: Gør det nemt at identificere hver forbindelse og undgå fejl.
Hunben til at stable andre Shields: Kompatibel med andre moduler for at udvide funktionaliteten.
Reset-knap og LED på pin D13: Integrerede funktioner, der gør test og genstart lettere.
Huller til fastgørelse: Gør det muligt at fastgøre Shieldet til Arduino-kortet med skruer for større stabilitet.

Typiske anvendelser: Ideel til udviklere og professionelle, der har brug for en robust løsning til prototyping og montering i elektronikprojekter, industriel automatisering og slutprodukter, der kræver sikre og holdbare forbindelser.

Kompatibilitet: Kompatibel udelukkende med Arduino UNO- og MEGA2560-kort, hvilket sikrer perfekt pasform og fuld funktionalitet.

Pakkens indhold:

1 stk. Proto Screw Shield med skrueterminaler til Arduino UNO og MEGA2560.

Skrueterminaler for sikker og stabil tilslutning
Kompatibel med Arduino UNO og MEGA2560
Standard terminaler 3,81 mm for maksimal kompatibilitet
Dobbeltsidet prototyping-område til direkte lodning
Hunben til at stable andre Shields eller udvidelser
Inkluderer reset-knap og LED på pin D13
Huller til skruemontering på Arduino
Ideel til industrielle projekter og automatisering

Kundespørgsmål & svar

Hvilke fordele giver Proto Screw Shield sammenlignet med standard prototyping-shields uden skrueklemmer?

Proto Screw Shield gør det muligt at fastgøre kabler med skrueklemmer, hvilket forbedrer den mekaniske og elektriske sikkerhed i forhold til almindelige headers. Denne funktion understøtter kabler med større tværsnit, hvilket er nyttigt i industrielle miljøer eller prototyper udsat for vibrationer. Den største ulempe er en lidt større størrelse og lavere til-/frakoblingshastighed sammenlignet med standard jumpere.

Hvad er de vigtigste materialer, mål og vægt for shieldet?

Shieldet er fremstillet af dobbeltsidet FR4 glasfiber-PCB, standard 3,81 mm skrueklemmer, hunben og grundlæggende komponenter (knap, LED). De typiske mål er 70 mm x 54 mm x 20 mm (monteret), og den omtrentlige vægt er 40 g. Der kan forekomme mindre variationer afhængigt af batch.

Hvilken kompatibilitet har dette shield med andre versioner af Arduino eller clones?

Shieldet monteres direkte på originale eller clone Arduino UNO- og MEGA2560-kort, så længe de har samme pin-layout. Det er ikke fysisk kompatibelt med kort i andre formfaktorer (for eksempel Nano, Leonardo, Due) uden særlige adaptere.

Hvilke forholdsregler bør man tage for at bevare god ledningsevne og holdbarhed i skrueklemmerne?

Det anbefales at undgå alt for lange afisolerede ledninger og jævnligt kontrollere skruernes tilspænding for at forhindre dårlig kontakt eller løsnen på grund af vibrationer. I aggressive miljøer anbefales det at rengøre kontakterne regelmæssigt og undgå langvarig fugt, da skruerne er af nikkelbelagt stål og kan ruste ved direkte eksponering.

Overholder Proto Screw Shield nogen elektrisk eller sikkerhedsmæssig standard, og findes der reservedele, hvis klemmerne beskadiges?

Produktet er beregnet til prototyping og undervisning og har derfor ikke specifikke certificeringer (som CE eller garanteret RoHS fra fabrikken). Skrueklemmerne er standarddele på 3,81 mm, som let kan udskiftes med almindelige elektronikreservedele. Tjek connectorernes datasheet for finjusteringer ved udskiftning.

Hvilke Arduino-kort er Proto Screw Shield kompatibel med?

Den er udelukkende kompatibel med Arduino UNO- og MEGA2560-kort.

Kan jeg bruge tykkere ledninger med dette Shield?

Ja, takket være skrueterminalerne kan det fastgøre tykkere ledninger end dem, der bruges i traditionelle prototyper.

Er der et område til prototyping?

Ja, den har et dobbeltsidet prototyping-område til at montere og lodde komponenter direkte.

Kan Shieldet fastgøres til Arduino-kortet?

Ja, det har huller til fastgørelse med skruer, så Shieldet kan sikres til Arduino-kortet.

Hvilket tilbehør er inkluderet i pakken?

Pakken indeholder 1 stk. Proto Screw Shield med skrueterminaler.
