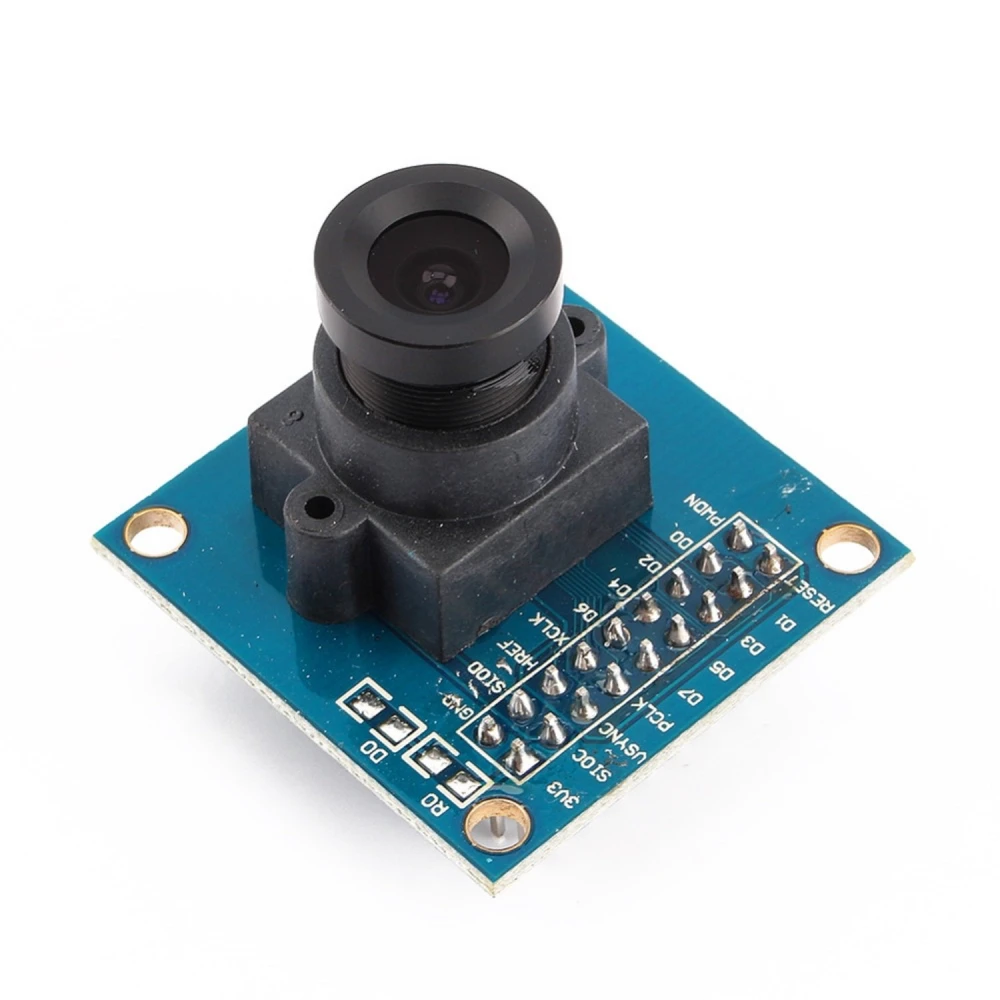

Arduino kamera modul OV7670 300KP 640x480 CMOS EL0442 til projekter
Mærke: satkit
56,04kr
Moms inkluderet (Ekskl. moms: 44,83 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 53,71 kr | -4% |
| 10+ | 49,42 kr | -12% |
| 20+ | 45,88 kr | -18% |
Kun 4 tilbage på lager - bestil snart!
Standardlevering
Fre, Jun 12 - Tir, Jun 16
Ekspreslevering
Ons, Jun 10 - Tor, Jun 11
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Det Arduino kamera modul OV7670 300KP er en kompakt enhed baseret på Omnivision OV7670-billedsensoren, som leverer VGA-opløsning på 640x480 pixels med en farvedybde på 8 bit. Dette modul er perfekt til elektronik- og robotprojekter, der kræver billedoptagelse i god kvalitet til en overkommelig pris.
Vigtigste egenskaber:
- Opløsning: VGA 640x480 pixels ved 30fps, velegnet til grundlæggende vision-applikationer.
- Sensor: CMOS Omnivision OV7670, som forbedrer billedkvaliteten via støjreduktion og korrektion af optiske fejl.
- Indgangsspænding: 2.5V til 3V, kompatibel med Arduino-boards og andre mikrocontrollere.
- Driftseffekt: 60mW ved 15fps i VGA YUV-format.
- Driftstemperatur: -30°C til +70°C, egnet til forskellige miljøer.
- Linsestørrelse: 1/6", med en synsvinkel på 25°.
- Maksimal billedhastighed: 30fps i VGA-opløsning.
- Signal/støj-forhold: 46dB, som sikrer klare billeder.
- Dynamisk område: 52dB, for bedre detaljer under varierende lysforhold.
- Automatiske kontroller: AEC, AGC, AWB, ABF, ABLc til automatisk billedjustering.
- Justerbar billedkvalitet: Mætning, farvetone, gamma, skarphed og reduktion af flimmer.
- Outputformater: 8 bit YUV/YCbCr 4:2:2, RGB 565/555/444 og GRB 4:2:2.
Typisk anvendelse: Dette modul er ideelt til Arduino-projekter, der kræver billedoptagelse og billedbehandling, såsom grundlæggende overvågning, objektgenkendelse, robotteknik og udvikling af prototyper til computer vision.
Tilslutninger og kompatibilitet:
- VDD: Strømforsyning.
- GND: Jord.
- SDIOC: SCCB-urindgang.
- SDIOD: SCCB data ind/ud.
- VSYNC: Vertikal synkroniseringsudgang.
- HREF: Horisontal synkroniseringsudgang.
- PCLK: Pixel-urudgang.
- XCLK: Systemurindgang.
- D0-D7: Parallel videoudgang.
- REAJUSTE: Reset-indgang (aktiv lav).
- PWDN: Sluk-indgang (aktiv høj).
For mere teknisk information og brugseksempler, besøg ArduCAM.
- VGA-opløsning på 640x480 pixels ved 30fps for klare billeder.
- CMOS Omnivision OV7670-sensor med støjreduktion og optisk korrektion.
- Indgangsspænding kompatibel med Arduino: 2.5V til 3V.
- Automatisk billedstyring: AEC, AGC, AWB, ABF, ABLc.
- Flere outputformater: YUV, RGB og GRB for fleksibilitet.
- Bred driftstemperatur: -30°C til +70°C.
- Synsvinkel på 25° med 1/6" linse til at fange detaljer.
- Lavt strømforbrug: 60mW ved 15fps i VGA YUV.
- Inkluderer ben til enkel og hurtig tilslutning til mikrocontrollere.
Kundespørgsmål & svar
Hvilke fordele tilbyder OV7670-sensoren sammenlignet med andre kameramoduler til Arduino i samme prisklasse?
OV7670 udmærker sig ved sin lave pris, enkle integration med Arduino-platforme og evnen til at optage billeder i VGA-opløsning (640x480 pixels) ved acceptable hastigheder (op til 30 fps) med lavt strømforbrug (60 mW ved 15 fps). Den mangler dog intern FIFO-hukommelse, hvilket gør behandlingen mere kompleks sammenlignet med moduler som OV2640, selvom disse ofte er dyrere.
Hvad er modulets mål, og hvad er præcist inkluderet i kassen?
Modulet måler normalt 28 mm x 23 mm x 21 mm (bredde x længde x højde, inklusive optik); den omtrentlige vægt er 8 g. Kassen indeholder kameramodulet med integreret linse og loddet ben, uden kabler eller ekstra dele. Der medfølger ingen fysisk manual.
Hvilke forbindelser eller hvilken spænding kræves for at fungere korrekt med Arduino?
Modulet kræver en forsyning på 2,5 V til 3,0 V; databenene arbejder typisk ved 3,3 V, og det er afgørende ikke at forsyne det direkte med 5 V, da det kan beskadige det. Styringen sker via SCCB-grænsefladen, som er kompatibel med I2C. Det anbefales at bruge niveauomformere ved tilslutning til Arduino-kort med 5 V-logik.
Hvordan påvirker manglen på FIFO-hukommelse ydeevnen og billedbehandlingen med simple mikrocontrollere?
Da der ikke er integreret FIFO-hukommelse, leverer OV7670 data i realtid; det tvinger mikrocontrolleren (som Arduino Uno) til at læse og behandle hver pixel on the fly, hvilket begrænser optagehastigheden betydeligt og øger softwarekompleksiteten. For at få komplette billeder anbefales det at bruge kraftigere mikrocontrollere eller tilføje ekstern hukommelse.
Hvilket temperaturinterval og hvilke miljøforhold understøtter modulet ved kontinuerlig drift?
OV7670-modulet fungerer sikkert mellem -30 °C og +70 °C. Det anbefales at undgå længerevarende udsættelse for høj luftfugtighed eller støv uden ekstra beskyttelse, da linsen ikke er forseglet. Standard mekaniske tolerancer sikrer ikke vandtæthed eller modstandsdygtighed over for kraftige stød.
Er Arduino kamera modulet OV7670 kompatibelt med standard Arduino-boards?
Ja, modulet fungerer med Arduino-boards, der understøtter spændinger på 2.5V til 3V og kan håndtere SCCB- og I2C-grænseflader til kommunikation.
Hvad er den maksimale opløsning, som dette modul tilbyder?
Modulet tilbyder en maksimal VGA-opløsning på 640x480 pixels ved 30fps.
Hvilke billedoutputformater understøtter modulet?
Det understøtter 8-bit outputformater: YUV/YCbCr 4:2:2, RGB 565/555/444 og GRB 4:2:2.
Hvor kan jeg finde dokumentation og brugseksempler?
Du kan finde mere information og eksempler på den officielle hjemmeside https://www.arducam.com.
Hvad er temperaturintervallet for drift af modulet?
Modulet fungerer i et temperaturinterval fra -30°C til +70°C, hvilket er egnet til forskellige miljøer.
