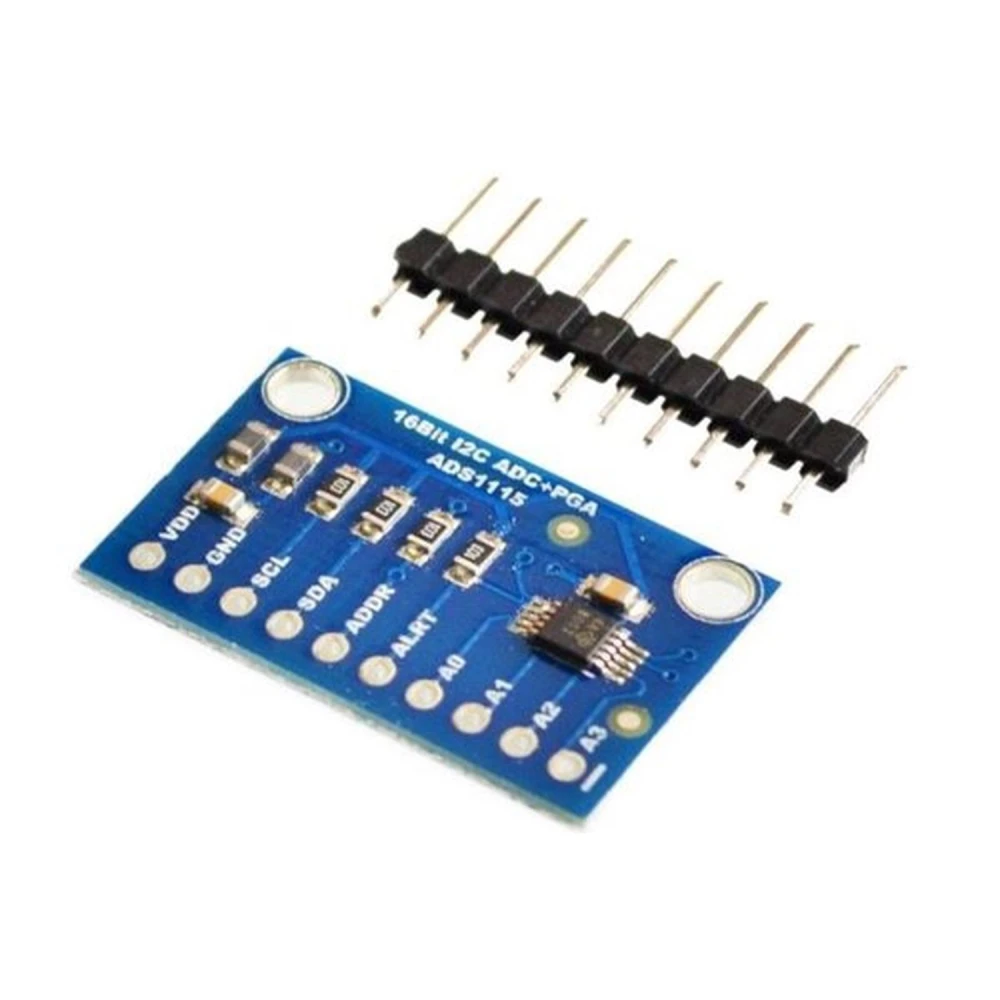

ADS1115 Arduino ADC-modul 4 kanaler 16 bit I2C med gain-forstærker
Mærke: satkit
37,30kr
Moms inkluderet (Ekskl. moms: 29,84 kr)
Mængderabatter
| Antal | Pris | Gem |
|---|---|---|
| 2+ | 35,81 kr | -4% |
| 10+ | 33,94 kr | -9% |
| 20+ | 29,84 kr | -20% |
På lager - Afsendes straks
Standardlevering
Fre, Jun 12 - Tir, Jun 16
Ekspreslevering
Ons, Jun 10 - Tor, Jun 11
30 dages returret
Gratis returnering inden for 30 dage
Sikker transaktion
Share:
Gratis levering
Fragt fra 37 kr
Nem returnering
30 dages returret
Sikker betaling
100% sikker checkout
Kvalitetsgaranti
Kun originale produkter
Det ADS1115 Arduino modul ADC 4 kanaler er en ekstern analog-til-digital konverter, der nemt forbindes til mikrocontrollere som Arduino via I2C-interfacet. Dette modul tilbyder fire analoge indgangskanaler med en opløsning på 16 bits, hvilket giver præcise og pålidelige målinger til dine elektronik- og automationsprojekter.
Dette modul udmærker sig ved sin integrerede gain-forstærker, som forbedrer følsomheden og gør det muligt at registrere lavspændingssignaler med større nøjagtighed. Derudover har ADS1115 fire adresser, der kan vælges via ADDRESS-pin, hvilket gør det nemt at tilslutte flere moduler på samme I2C-bus.
Hovedfunktioner:
- ADC-opløsning: 16 bits (15 bits til måling og 1 bit til fortegn)
- Kommunikationsinterface: I2C
- Tilgængelige kanaler: 4 analoge indgange (AN0, AN1, AN2, AN3) eller 2 differentielle indgange
- Indgangsspænding: 2.0 til 5.5 V
- Indgangsspænding pr. kanal: 0 til VDD
- Strømforbrug i kontinuerlig tilstand: cirka 150 µA
- Programmerbar samplingshastighed: mellem 8 og 860 samples per sekund (sps)
- Modulstørrelse: cirka 17 x 28 x 0.1 mm
- Pin-størrelse: cirka 11 x 25 mm
Typiske anvendelser:
- Præcis måling af analoge sensorer i Arduino-projekter
- Aflæsning af lavspændingssignaler eller signaler med negative værdier
- Anvendelser, der kræver høj opløsning og præcision i dataopsamling
- Automatisering og industriel styring i mindre skala
Kompatibilitet: Kompatibel med Arduino-boards og andre mikrocontrollere, der understøtter I2C-kommunikation. Den nemme integration gør det muligt at udvide den analoge indgangskapacitet og forbedre præcisionen i forhold til Arduinos interne ADC'er.
Pakkens indhold:
- 1 x ADS1115 Pro ADC-modul med 4 kanaler, 16 bits, I2C-interface og gain-forstærker
Dette modul er en ideel løsning for dem, der ønsker at forbedre præcisionen af deres analoge målinger i elektroniske projekter, samtidig med at hovedprocessoren aflasteres og aflæsning af komplekse eller svage signaler gøres lettere.
- 16-bit ADC-opløsning til præcise målinger
- I2C-interface for nem tilslutning til Arduino
- 4 analoge kanaler eller 2 differentielle til flere indgange
- Integreret gain-forstærker til svage signaler
- Indgangsspænding mellem 2.0 og 5.5 V kompatibel med Arduino
- Justerbar samplingshastighed mellem 8 og 860 sps
- Lavt strømforbrug i kontinuerlig tilstand (150 µA)
- Kompakt størrelse for nem integration i projekter
Kundespørgsmål & svar
Hvad er de præcise mål og vægt for ADS1115-modulet i pakken?
ADS1115-modulet måler cirka 28 mm i længden, 17 mm i bredden og 1 mm i tykkelsen. Benene rager cirka 11 x 25 mm ud. Vægten er under 5 gram, da der ikke er kabinet, og de typiske lette materialer for printkort anvendes.
Hvilke forholdsregler skal tages for at undgå skader fra overspænding på de analoge indgange?
De analoge indgange accepterer et område fra 0 til VDD (maksimalt den tilsluttede forsyning) eller begrænset af gain-indstillingen. De må aldrig overstige forsyningsspændingen, og der må heller ikke påføres negative signaler (undtagen i differentialtilstand, i henhold til datasheetets grænser). Det anbefales at bruge spændingsdelere eller signaltilpasning, hvis sensoren overstiger dette område.
Hvad er den maksimale samplingshastighed, og hvordan sammenlignes den med andre lignende I2C-løsninger?
ADS1115 kan programmeres til en hastighed mellem 8 og 860 samples per sekund (sps) pr. kanal. Det placerer den over 12-bit I2C ADC'er som ADS1015, men under SPI-løsninger, der kan overstige 1000 sps. Hvis du prioriterer præcision frem for hastighed, er ADS1115 et afbalanceret valg til højopløselige målinger med moderat hastighed.
Hvordan tilsluttes ADS1115 til Arduino?
ADS1115 tilsluttes til Arduino via I2C-interfacet ved hjælp af SDA- og SCL-benene samt ADDRESS-benet til at vælge enhedens adresse.
Hvilke fordele har ADS1115 i forhold til Arduinos interne ADC?
ADS1115 tilbyder højere opløsning (16 bits mod 10 bits), større præcision og mulighed for at måle negative signaler, hvilket gør den ideel til applikationer, der kræver høj nøjagtighed.
Hvor mange analoge kanaler har ADS1115-modulet?
ADS1115-modulet har 4 analoge kanaler, som kan bruges som individuelle indgange eller som 2 differentielle indgange.
Hvilket spændingsområde kan ADS1115 måle?
ADS1115 kan måle indgangsspændinger fra 0 til forsyningsspændingen, som kan være mellem 2.0 og 5.5 V.
Har modulet en gain-forstærker?
Ja, ADS1115 Pro har en gain-forstærker, der gør det muligt at øge følsomheden for lavspændingssignaler.
