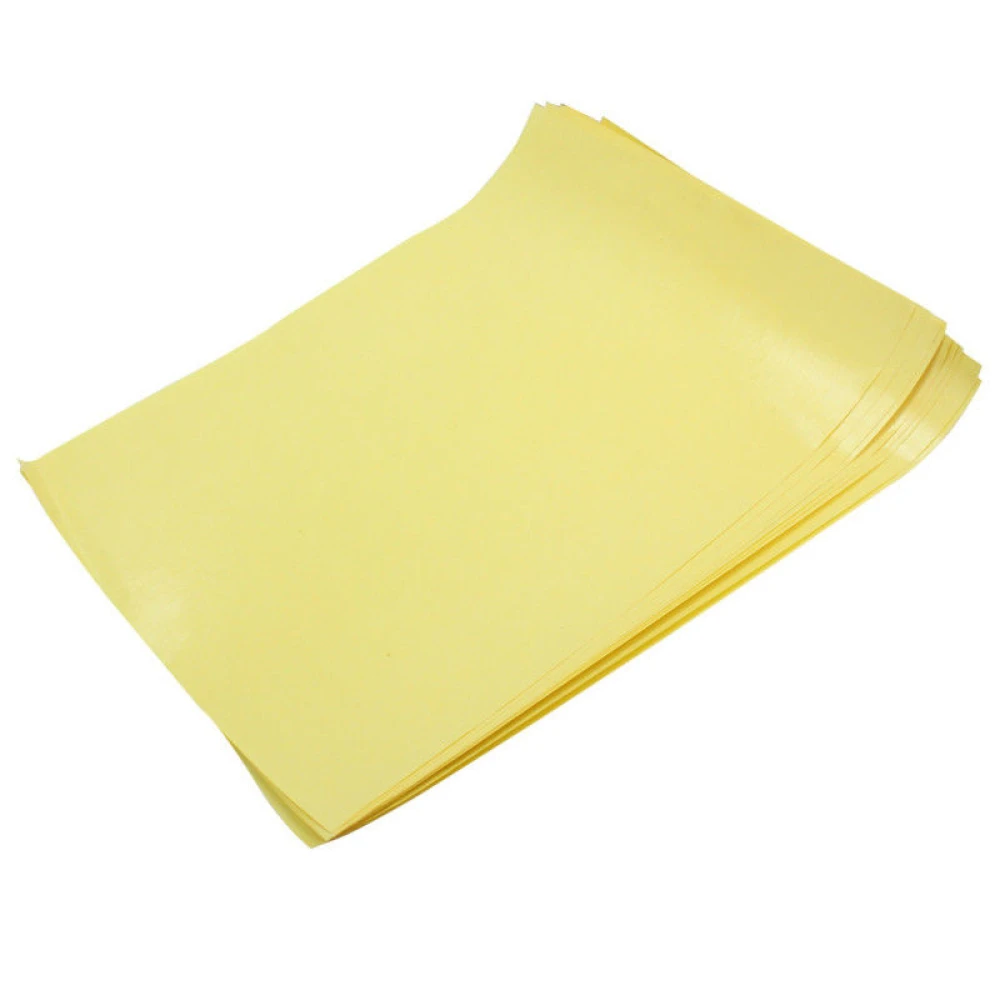

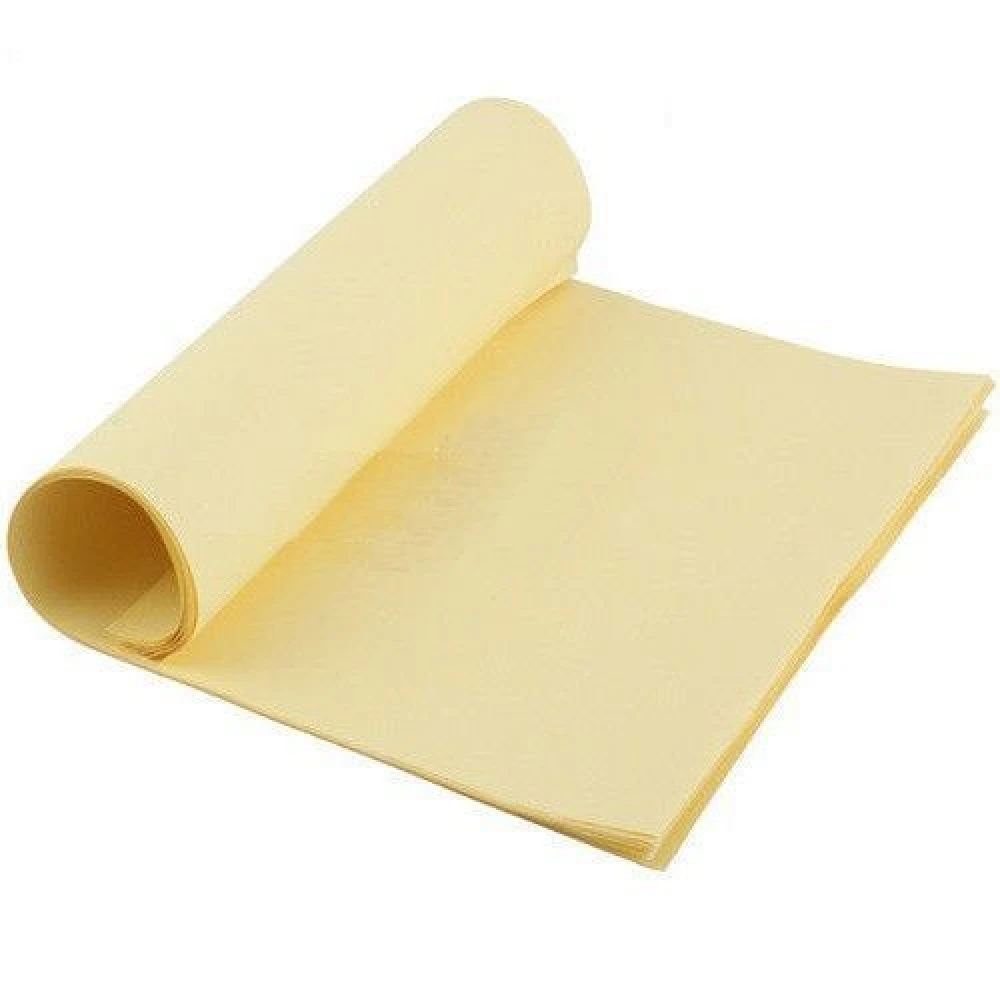

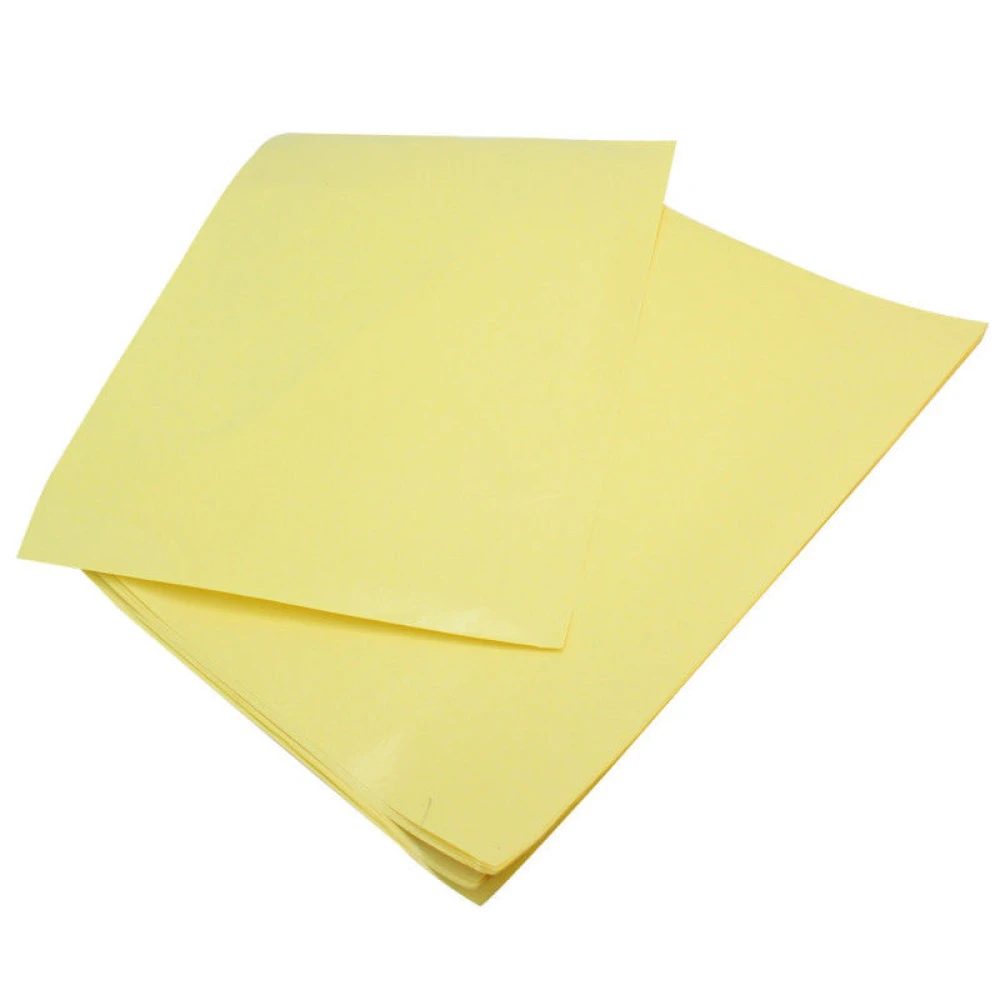

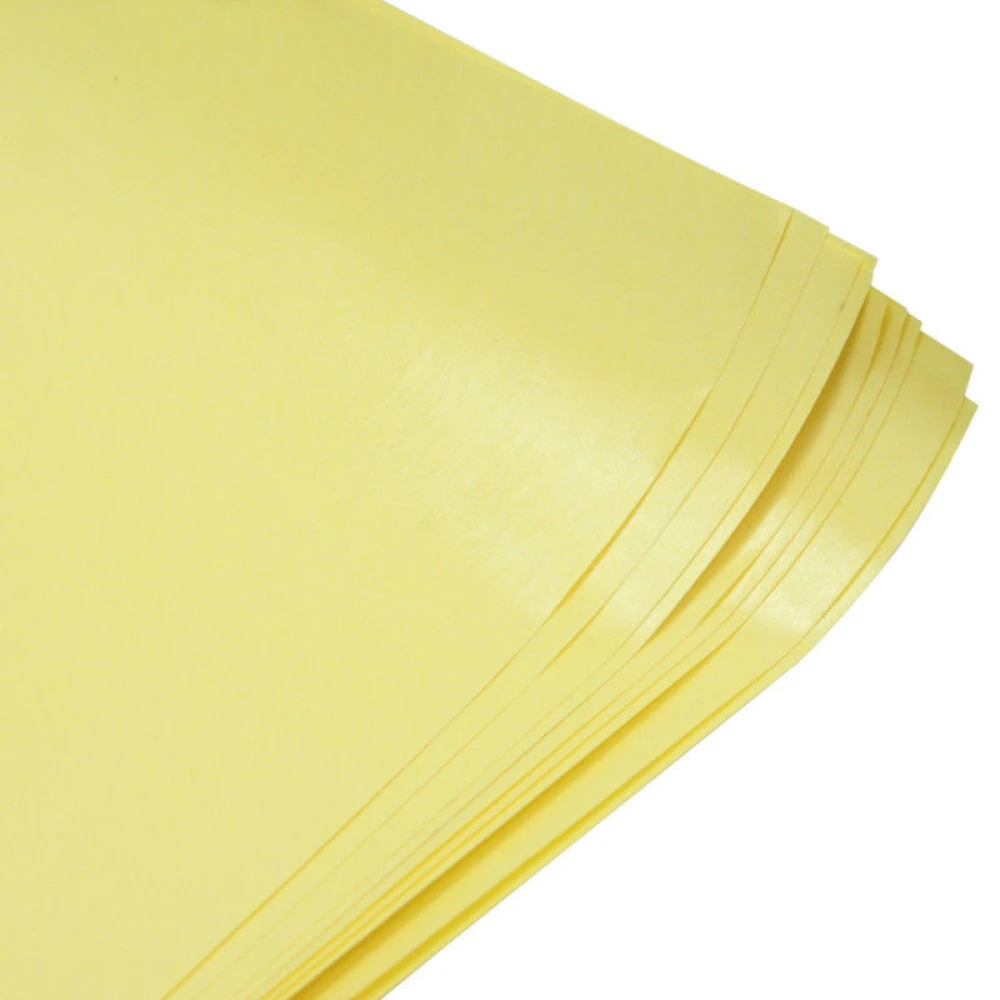

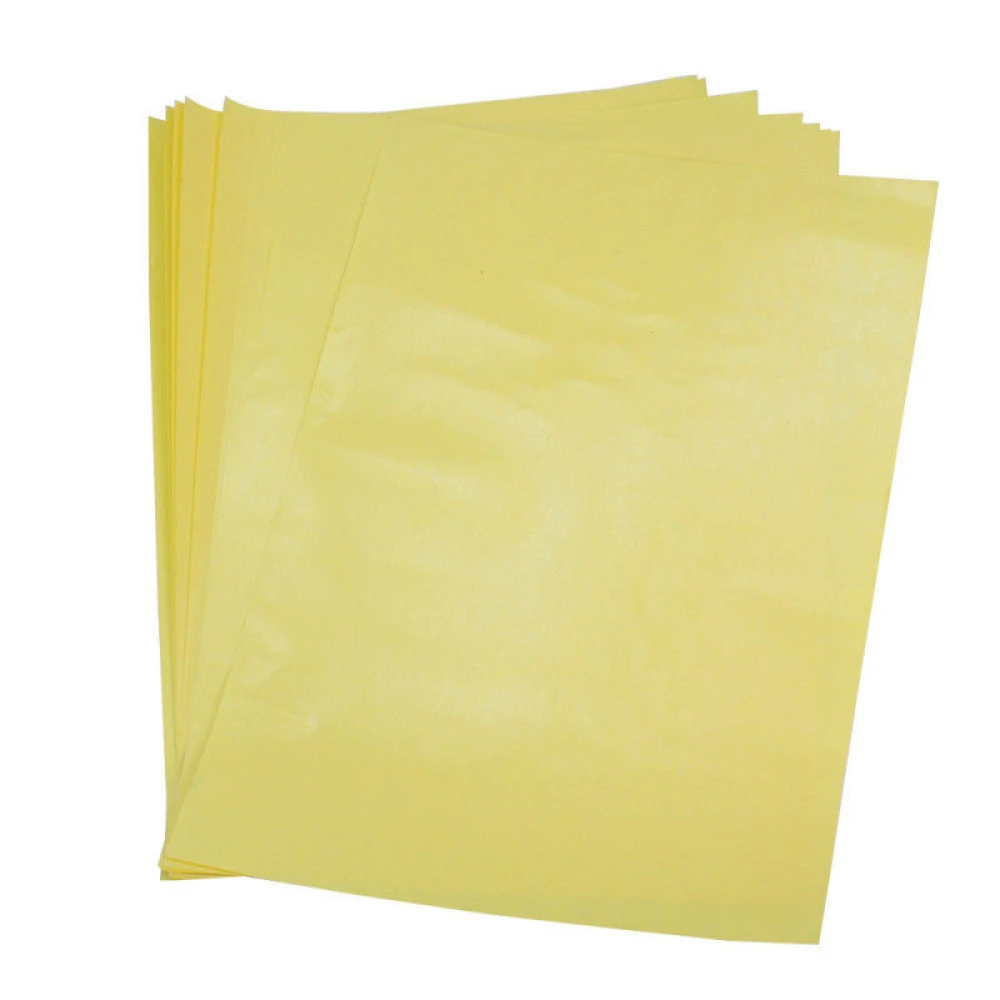

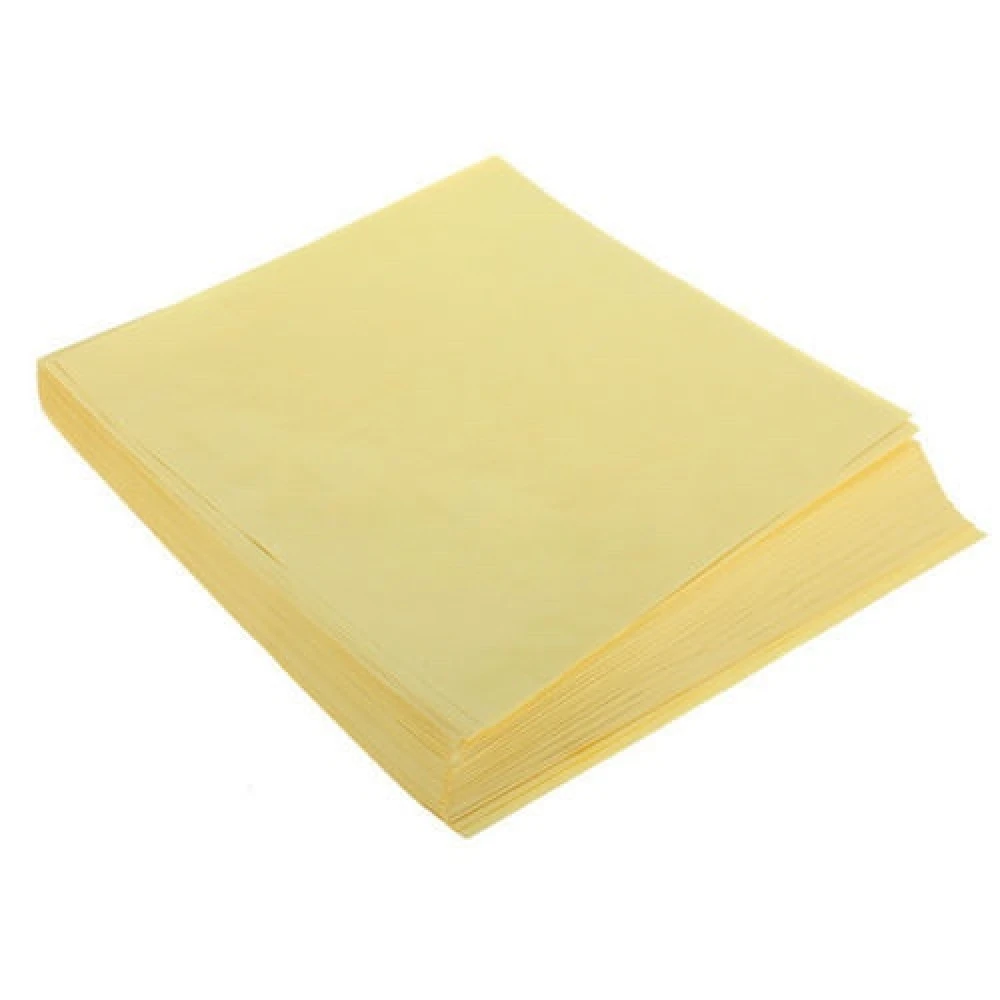

10 stk. varmeoverføringsark A4 til PCB og DIY-kredsløb

Det termiske transferpapir i A4-format giver en tydelig og præcis overførsel af toner fra laserprinter til kobberpladen, hvilket reducerer fejl i justeringen og forbedrer detaljen i sporene sammenlignet med metoder som kalkerpapir eller klæbemidler. Den største fordel er den høje opløsning og kompatibiliteten med almindeligt udstyr til hjemmet (laserprinter og strygejern eller laminator), selv om den endelige kvalitet afhænger af overførselsparametrene og det konkrete design.

Arkene af termisk transferpapir har typisk en tykkelse på ca. 70 til 80 µm og en vægt på 4 til 5 g pr. ark (i A4-format: 297 x 210 mm). Der findes minimale tolerancer (±5 µm) på grund af fremstillingsprocessen, men de påvirker normalt ikke overførselsprocessen for de fleste DIY-anvendelser.

Papiret er kompatibelt med standard laserprintere (hjemme- eller erhvervsmodeller), så længe de accepterer A4-papir. Det er ikke egnet til inkjetprintere. Det tåler termiske overførselstemperaturer mellem 150 og 180 °C, både i laminatorer og med almindelige strygejern. Hvis man overstiger 190 °C, kan papiret tage skade og gøre adskillelsen efter overførslen vanskeligere.

De mest almindelige problemer er dårlig vedhæftning af toner, utydelige kanter eller ufuldstændig overførsel. Det skyldes ofte for lav temperatur (under 150 °C), for kort kontakttid eller utilstrækkeligt tryk. For de bedste resultater anbefales det at rengøre kobberpladen grundigt, printe med høj tonertæthed og eksperimentere med tid og temperatur inden for det anbefalede område (1-2 minutter ved 150-180 °C).

For at bevare arkene bør de opbevares tørt, uden direkte sollys og ved temperaturer mellem 15 og 25 °C for at undgå deformation eller tab af overfladeegenskaber. Det anbefales at opbevare dem i den originale emballage indtil brug. Fugt kan reducere overførselsevnen, så et tørt miljø er vigtigt.

Nej, disse ark er kun kompatible med laserprintere på grund af tonerens sammensætning, som er nødvendig til varmeoverførsel.

Hvert ark har A4-størrelse, altså 297 x 210 mm.

Designet udskrives med en laserprinter på arket, hvorefter der påføres varme og tryk med en lamineringsmaskine eller et strygejern for at overføre toneren til kobberpladen.

Ja, disse ark gør det muligt at fremstille dobbeltsidede printede kredsløbsplader med høj præcision.

Det anbefales at bruge laserprintere i lille format og justere tid og temperatur efter udstyret. Brug ikke inkjetprintere.
